氣動鑿巖機

氣動鑿巖機產品介紹：

一種以壓縮空氣為動力的沖擊式鉆眼機械。按推進方式又分手持式鑿巖機、氣腿式鑿巖機、伸縮上向式鑿巖機及導軌式鑿巖機等。

氣動鑿巖機產品分類：

工程上常見的分類是按鑿巖機的支撐方式來分類的。 　　

(1)手持式鑿巖機這類鑿巖機的重量較輕，一般在25kg以下，工作時用手扶著操作?？梢源蚋鞣N小直徑和較淺的炮孔。一般只打向下的孔和近于水平的孔。由于它靠人力操作，勞動強度大，沖擊能和扭矩較小，鑿巖速度慢，現在地下礦山很少用它。屬于此類的鑿巖機有Y3、Y26等型號?！?　　

(2)氣腿式鑿巖機這類鑿巖機安裝在氣腿上進行操作，氣腿能起支撐和推進作用，這就減輕了操作者的勞動強度，鑿巖效率比前者高，可鉆鑿深度為2)5m、直徑34)42mm的水平或帶有一定傾角的炮孔，為礦山廣泛使用。如YT23(7655)、YT24、YT28、YTP26等型號均屬此類鑿巖機?！?　　

(3)伸縮上向式鑿巖機這類鑿巖機的氣腿與主機在同一縱軸線上，并連成一體，因而又有“伸縮式鑿巖機”之稱，專用于打60。)90。的向上炮孔，主要用于采場和天井中鑿巖作業。一般重量為40kg左右，鉆孔深度為2)5m，孔徑為36)48mm。YSP45型鑿巖機屬此類?！?/span>

(4)導軌式鑿巖機該類型鑿巖機機器重量較大(一般為35)100kg)，一般安裝在鑿巖鉆車或柱架的導軌上工作，因而稱為導軌式。它可打水平和各個方向的炮孔，孔徑為40)80mm，孔深一般在5)10m以上，最深可達20m。YG40、YG80、YGZ70、YGZ90等型號屬于此類。

氣動鑿巖機工作原理：

氣動鑿巖機工作時，氣壓交替變化著進入氣缸的后腔和前腔，推動活塞往返運動。同樣壓氣也作用在氣缸的后蓋或前蓋上，使鑿巖機后退或前進，因此，鑿巖機產生振動從而產生鑿擊力。

氣動鑿巖機機器構成：

氣動鑿巖機主要有氣缸——活塞組件、配氣裝置、鋼釬回轉機構、操縱閥及沖洗——吹風機構等組成。風動鑿巖機在操作時有用人手扶持的，稱為手持式鑿巖機；有利用氣動支腿的，稱為氣腿式鑿巖機；有利用氣動柱架導軌的，稱為柱架導軌式鑿巖機；也有在一臺車架上裝有一至數只鑿巖機的，稱為鑿巖臺車。

氣動鑿巖機產品參數：

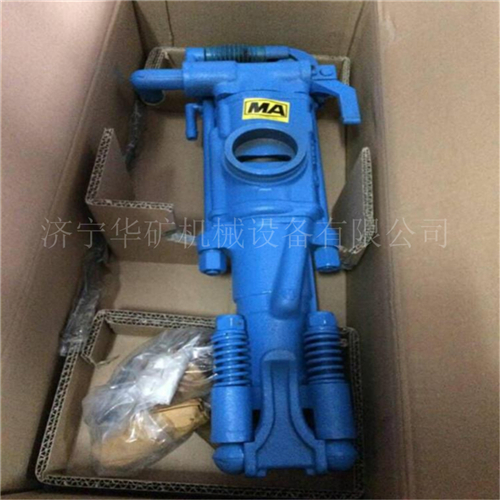

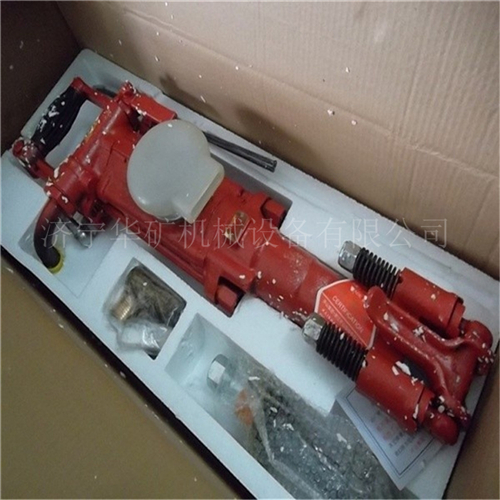

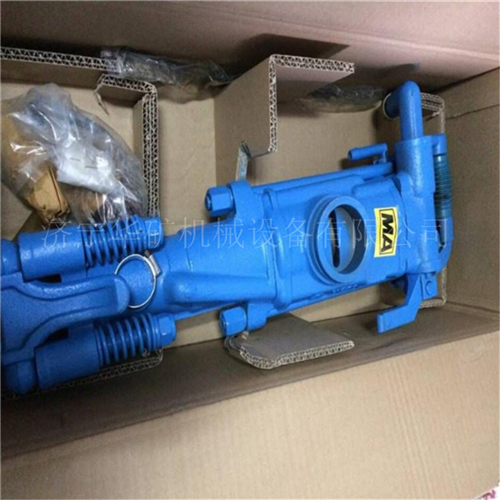

型號：    YT28型

耗氣量：≤81 （L/s）。

鑿孔直徑：Φ34-42（mm）

鑿孔深度：5 （M）。

釬尾尺寸：22×108（mm）

機重：26千克

機長：661毫米

缸體直徑：80毫米

活塞行程：60毫米

工作氣壓：0.5-0.6兆帕

沖擊頻率：≥34，≥37赫茲

氣管直徑：25毫米

水管直徑：13毫米

釬頭直徑：⊙34-⊙42毫米

釬尾規格（六方對邊×長度）：22×108±1毫米。
