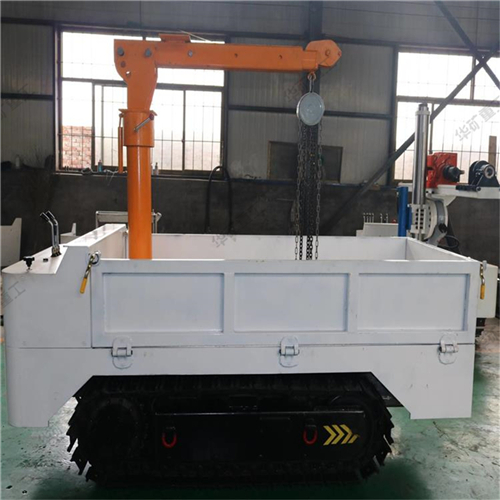

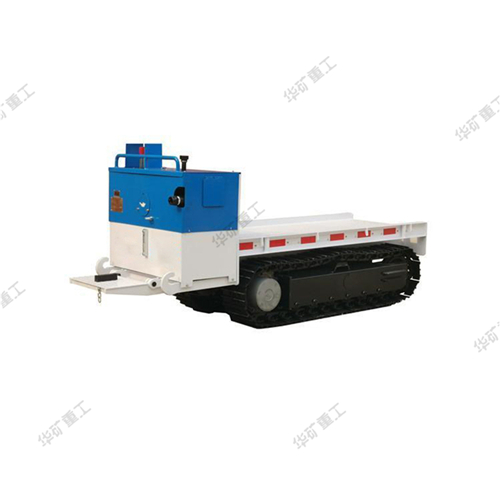

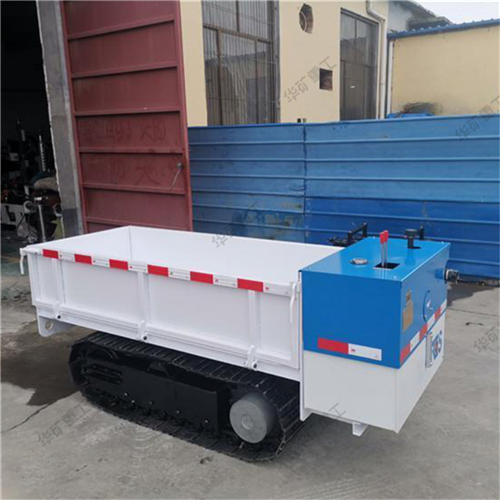

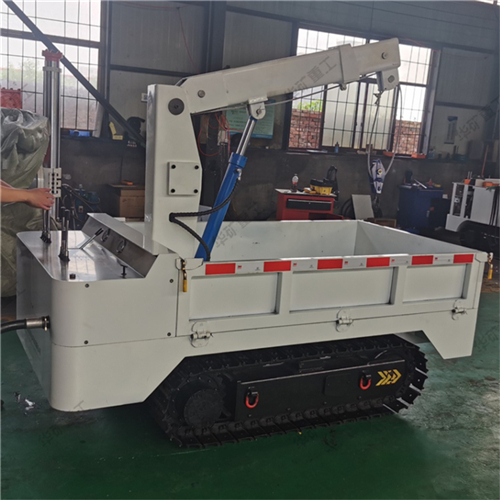

履帶式平板車

氣動履帶運輸車以壓縮空氣為動力，以我公司設計的高效大功率氣動馬達為動力，帶動液壓泵站工作，泵站再驅動履帶的行走機構，實現履帶自行走功能。運輸車僅靠一根風管為動力源，即實現了所有的功能。該運輸車體積小結構緊湊，靈活輕便，能滿足在巷道內復雜路況下運輸重物的需求。氣轉液的工作模式，無需接電，安全防爆，便于維護。且避免了純氣動輸出功率不穩定，牽引力難以控制的弊端。整車運行更平穩可靠，牽引力更大。

結構組成

該運輸車由空氣凈化器、油霧器、履帶、氣馬達、氣動泵站、履帶行走控制閥、油箱、上平板、擋板、掛繩孔、護罩等組成?？諝鈨艋髂苡行У膶庠粗械碾s質過濾掉，油霧器為馬達提供足夠的潤滑，延長機器使用壽命；油箱與車架為焊接一體式，平鋪于履帶內，有效的節省了空間；掛繩孔直接開在平板上，既節約空間，又能滿足運輸過程中對貨物的捆綁；采用氣馬達帶動齒輪油泵，運行平穩可靠；擋板可保護運輸車功能部件及操作者；履帶控制閥采用彈簧自動復位式，通過控制閥桿的不同角度可以控制履帶行走的速度。

該方案可滿足貴方的使用條件

1.運輸車載貨平板尺寸長2米，寬0.9米，平板距地面高度僅0.5米。

2.運輸車可在正負20°的坡道內運輸貨物。

3.該運輸車額定載重為3.5t起。
