電液伺服試驗機

電液伺服試驗機是一款通用性較強的產品，可以滿足關于金屬拉伸試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。

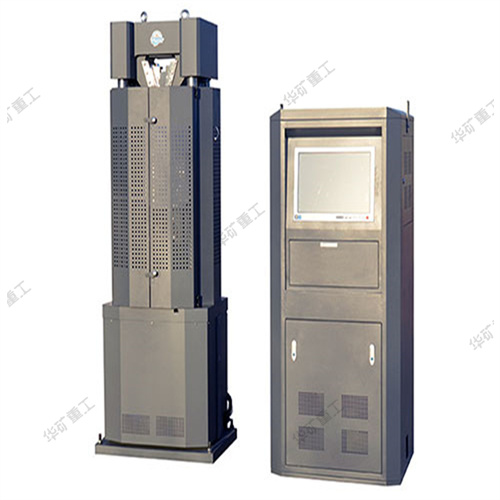

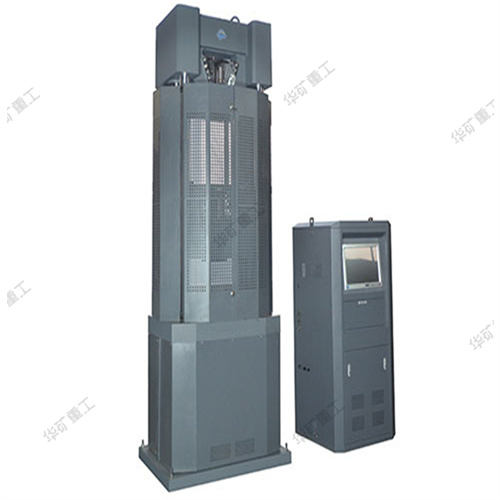

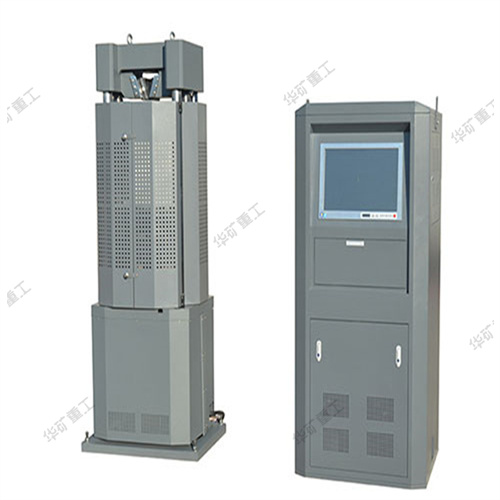

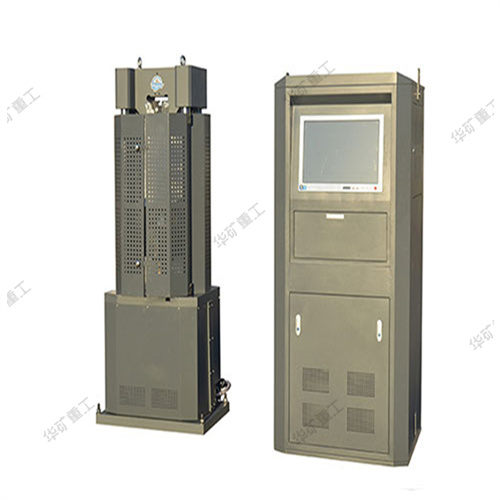

該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。

該試驗機主機的設計考慮了擴展裝配其它夾具以完成多試驗的可能。如：配裝螺栓夾具可做螺栓的拉伸和保載，配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量?jī)x等可做混凝土及水泥樣塊試驗，此外，配上鋼球、錨鏈、扣件等夾具即可完成該產品的各項試驗。

型號：WAW-100B 試驗機級別：1級(0.5級）

抗壓試驗力：100kN 主機結構形式：六立柱主機結構

中梁升降速度（mm/min）：320

壓縮面間距：500 拉伸間距：600 活塞行程：200

油源柜重量：160 圓試樣夾持直徑：Φ6-Φ22

扁試樣夾持厚度：0-15

彎曲試驗支點距離：300

上下壓板尺寸：Φ110

主機外形尺寸：800×620×1850

油源柜尺寸：550×500×1200

主機重量：1400 電機功率（kW）：0.75
