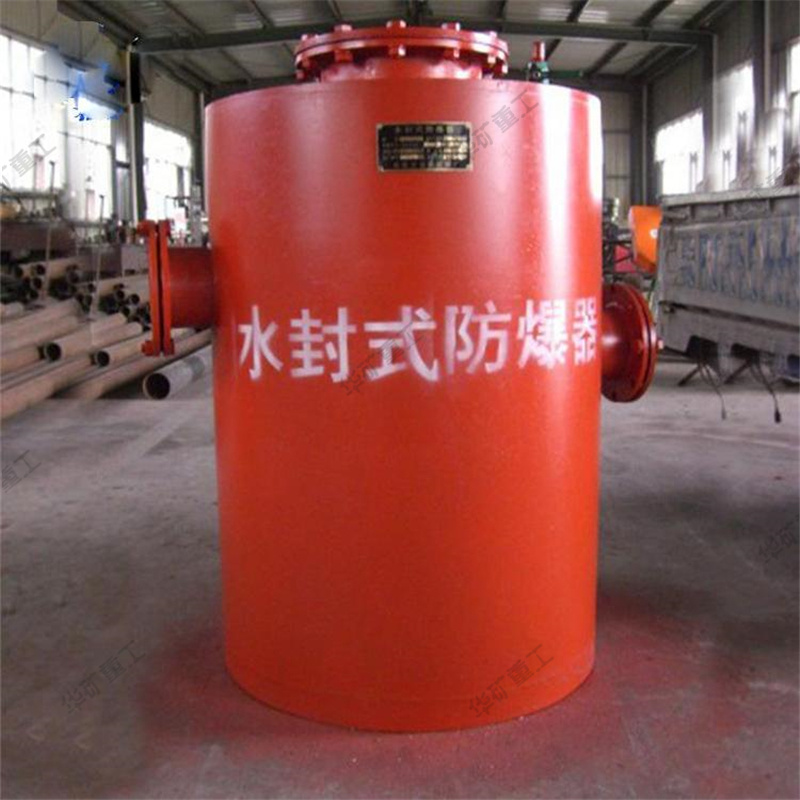

水封式防爆器
產品介紹

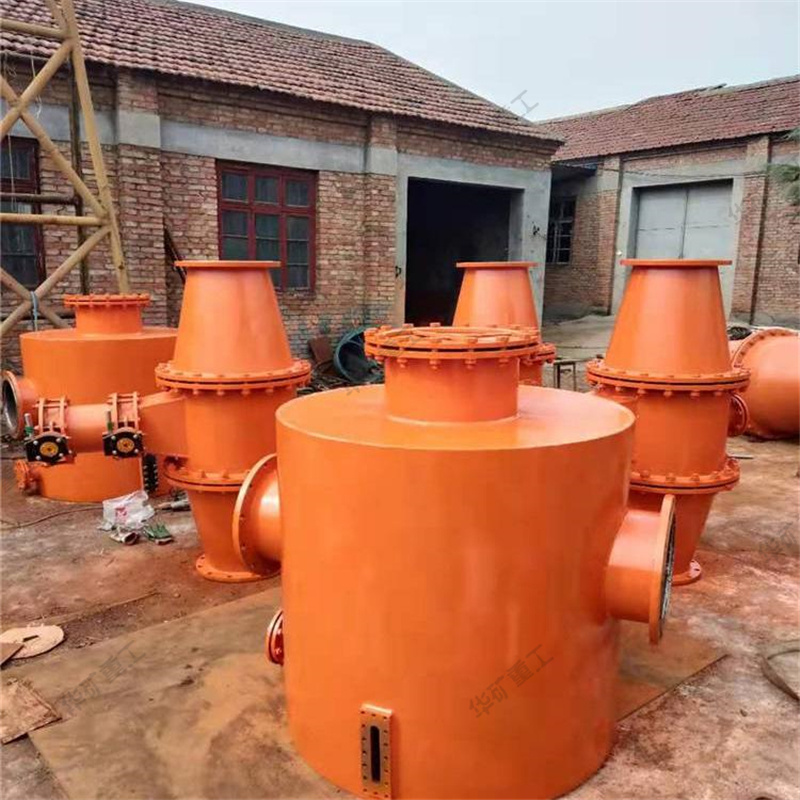

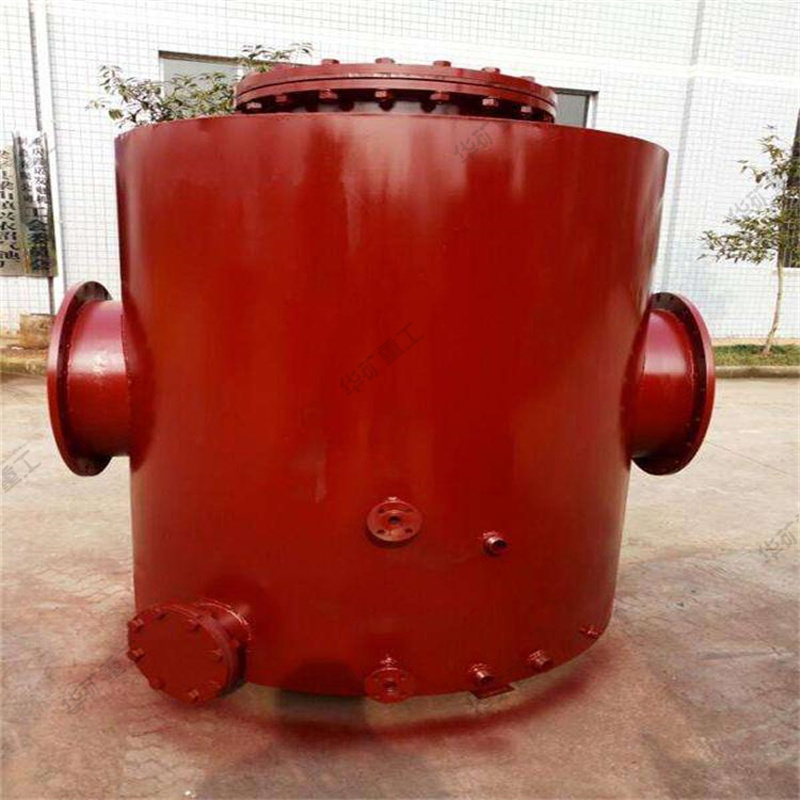

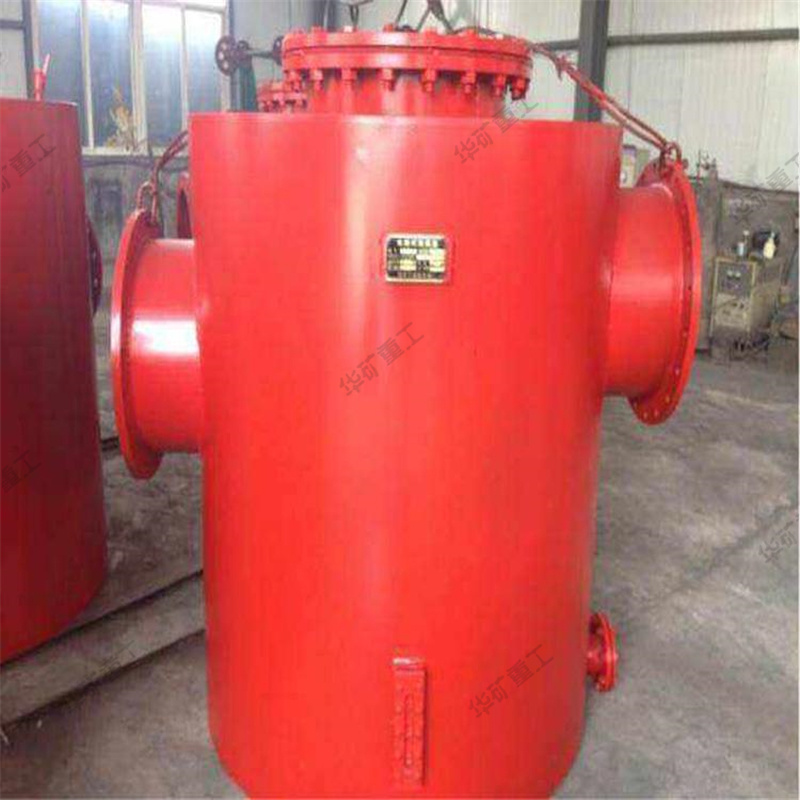

FBQ型系列水封式防爆器是安裝在抽放瓦斯泵吸氣側和排氣端的管路上，靠防爆器底部的水封保護井上井下、抽放泵站設備及用戶安全；當瓦斯抽放時氣體經由進氣彎管進入水中，然后從水中析出，經出氣彎管排除，由水封將進、出氣管路隔離；當一端發生爆炸時，在水封的隔離下不能形成連貫爆炸，此時泄壓裝置的膠板被沖開泄壓，保護了井上井下、抽放泵站設備及用戶安全。本裝置具備水位自動控制功能。
技術參數
型號 | FBQ-1 | FBQ-2 | FBQ-3 | FBQ-4 | FBQ-5 | FBQ-6 |
防爆筒高度 | 1150 | 1200 | 1300 | 1350 | 1400 | 1450 |
防爆筒直徑 | 800 | 900 | 1050 | 1100 | 1200 | 1250 |
防爆管口直徑 | 300 | 350 | 450 | 480 | 500 | 550 |
進出口直徑 | 200 | 250 | 300 | 350 | 400 | 450 |
防爆器高度 | 1420 | 1470 | 1575 | 1600 | 1675 | 1725 |
防爆器寬度 | 1050 | 1180 | 1330 | 1380 | 1480 | 1530 |
質量 | 320 | 350 | 540 | 600 | 670 | 760 |
水封式防爆器共分為FBQ-0～12型共13種規格，對應瓦斯抽放管路進出口管徑
為：DN150–DN1000。部分產品技術參數如下：
型號 | FHQ-1 | FHQ-2 | FHQ-3 | FHQ-4 | FHQ-5 | FHQ-6 |
長度 | 1550 | 1650 | 1750 | 1780 | 1815 | 1860 |
連接管直徑 | 200 | 250 | 300 | 350 | 400 | 450 |
鋼絲網層數 | 6 | 6 | 6 | 6 | 6 | 6 |
鋼絲網管直徑 | 400 | 450 | 500 | 550 | 600 | 650 |
質量 | 310 | 330 | 380 | 450 | 510 | 620 |
注：可按用戶需求，設計制作。
使用說明

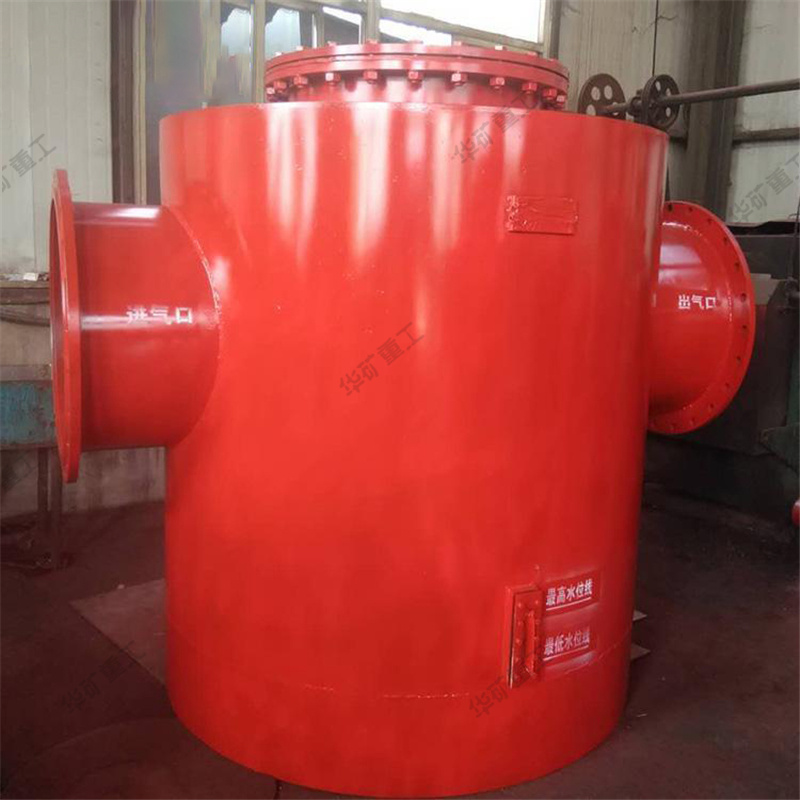

將水封式防爆器按進出口端，安裝在抽放瓦斯泵吸氣側和排氣端的管路上。連接完畢后，從裝置上端的進水閥注入水，水位可通過計位板觀察，且水位不能高過支撐擋板，應道保持在支持擋板下50mm左右。使用過程中，關閉進水閥。

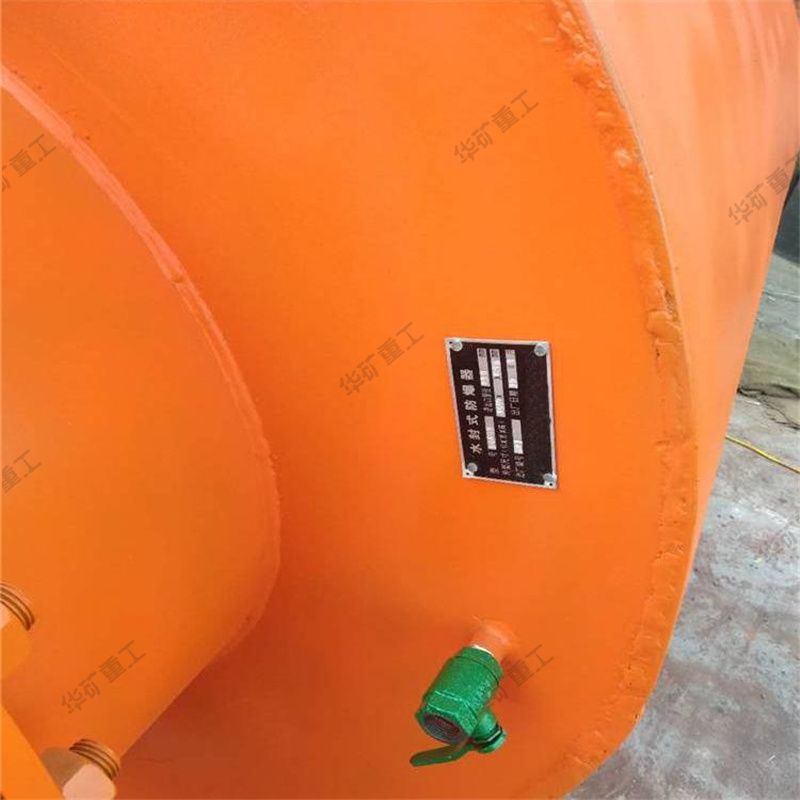

產品使用必須在銘牌的標定壓力范圍內使用，使用過程中應當定期觀察水位并做檢修，如出現瓦斯泄露，應當立即停止使用。
