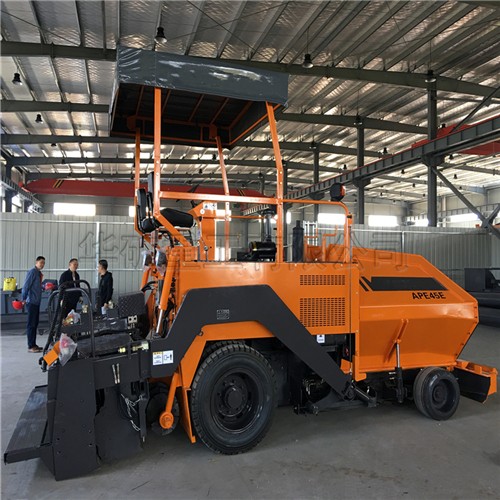

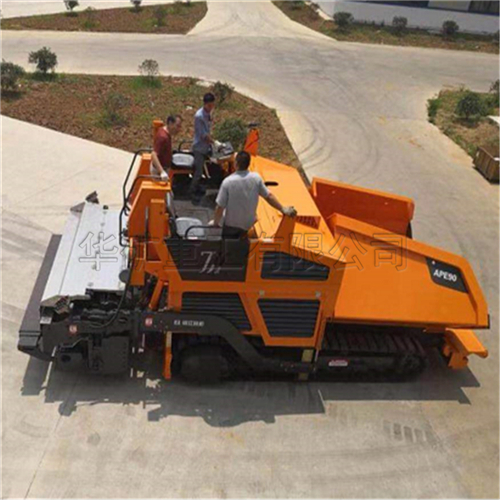

瀝青攤鋪機產品介紹：

瀝青攤鋪機適用于公路、城市道路、停車場、廣場等工程的瀝青攤鋪?zhàn)鳂I(yè)，是各級施工單位用于路面施工的理想設備。該機結構緊湊、操作方便，采用先進的雙層液壓延伸熨平板和自動找平裝置，因此有較高的攤鋪平整度和密實度。

瀝青攤鋪機性能特點：

1.配置 55kW 安徽全柴水冷發動機，動力強勁、可靠，低溫起動性能

好。

2.輸料刮板和分料器左右分開

左右輸料、分料分開操縱，操作方便。螺旋器可機械接長，保證送料；可

拆卸式高耐磨材料的螺旋葉片，更換方便，對螺旋器的使用壽命提供了有效保

證。

3.駕駛員視野寬廣，操縱方便

全部控制元件集中在操縱臺上，操縱方便，有效地減輕了操作人員的勞動

強度，提高了工作效率，保證了攤鋪質量。

4.自動找平儀對路面的平整度提供可靠保證

自動找平裝置，縱向平整度 3mm/3m 范圍內達到高等級公路的規范要求，且

及時控制，方便直觀。它能有效杜絕瀝青混合料的無效填充，降低施工成本。

5.延伸式熨平板，熨平板底板、輸料底板采用世界先進的高耐磨材料

熨平板可無級伸縮，方便需改變鋪層寬度的攤鋪工作，減少因變更熨平板

寬度的拼裝時間。

6.燃油電動清洗系統使清洗方便快捷，減少勞動強度。

7.電器系統工藝技術先進，所有受控元件和電線連接都根據電路圖的

編號數字編出，以便迅速查找故障并排除。

瀝青攤鋪機技術參數：

性能參數 ：

基本攤鋪寬度 2500 mm

最大攤鋪寬度 4500 mm

最大攤鋪厚度 250 mm

最小攤鋪厚度 10 mm

行駛速度 2.29~16.74 km/h

攤鋪速度 3.01~8.97m/min

平整度 3mm/3m 直尺

最大理論生產率 220t/h

料斗容量 10t

最大爬坡能力 20%

整機質量 11t

外形尺寸：

總長 5850mm(運輸時 5550mm)

總寬 3000mm(運輸時 2494mm)

總高 3100mm(運輸時 2450mm)

發動機：

型號 4M1-75U30

型式 4 缸 水冷發動機

功率 55kW/2000r/min

柴油箱容量 143L

驅動系統 ： 該機為機械液壓驅動，發動機飛輪端相連變速箱、發動機前端取力口驅

動液壓泵，給以下機構提供動力：

1.行走裝置

2.刮板輸料和螺旋分料裝置

3.振動

4.熨平板的升降、料斗折翻及其它油缸動作

行走裝置：由變速箱、二檔分動箱、差速器、半軸和鏈傳動組成。由從動鏈輪驅動

整機行走。

承載方式：輪胎六只，前輪為實心輪胎，后輪四只為充氣輪胎。

轉 向：轉向機構為橋架式，橋架中心與車架中心鉸接，可擺動，兩端為轉向節，

轉向?qū)嵭妮喲b在轉向節軸上，轉向通過油缸伸縮拉動轉向節運動，使實

心輪擺動相應角度達到轉向目的。

料 斗：料斗容量約 10 噸，由液壓油缸實現料斗折翻以使料完全排空。

推 輥：用于推動運料載重汽車的后輪。

輸 料：左右兩側的輸料，獨立驅動，由液壓油缸控制送料離合器，并通過鏈輪

傳動，帶動分料機構轉動。

電氣系統：配有蓄電池 2 只，系統電壓 24V。

駕駛棚： 采用鋼管拼裝結構，并備有棚布。

自動找平裝置：配有兩縱自動找平裝置，用于縱向自動控制調節。

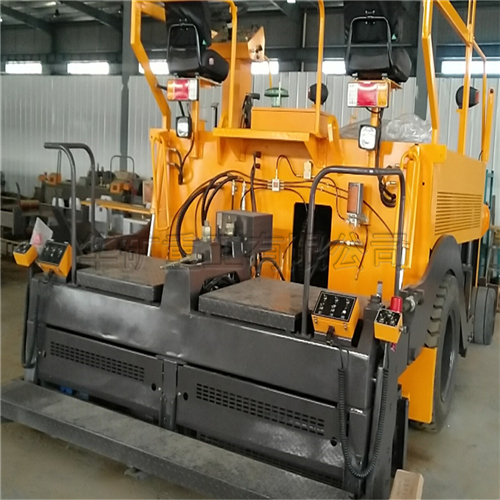

工作裝置：雙層液壓延伸熨平板

1．熨平板 基本寬度……………………2500mm

拱度調節……………………0~4％

2．振動 振動頻率……………………50Hz
